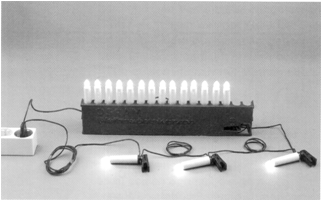

Die elektrischen Kerzen einer Lichterkette liegen
alle
der Reihe nach in einem einzigen Stromkreis.
Dreht man ein Lämpchen heraus, dann gehen alle aus:
der Stromkreis ist unterbrochen. |
|
|
|
|

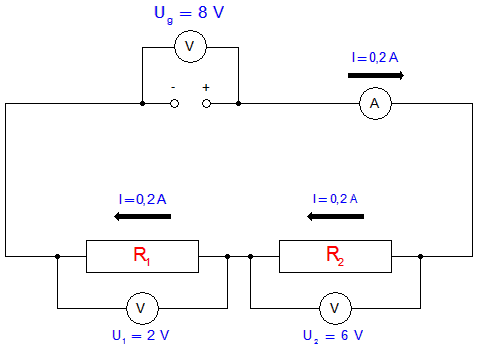

Hier wurden zwei Kohleschichtwiderstände in Reihe
geschaltet.
|
|
|
|
 |
Der
Elektronenstrom
fließt vom
Minuspol zum Pluspol der Strom-
quelle.
Der technische
Strom fließt vom
Pluspol zum Minuspol.
|
|
|
|
| |

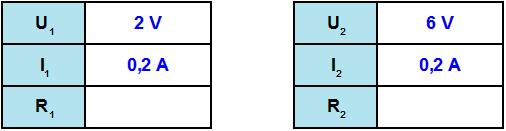

Berechne die beiden
Widerstandswerte! |
|
|
|
|

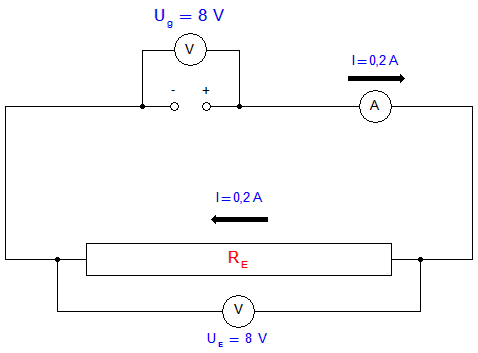

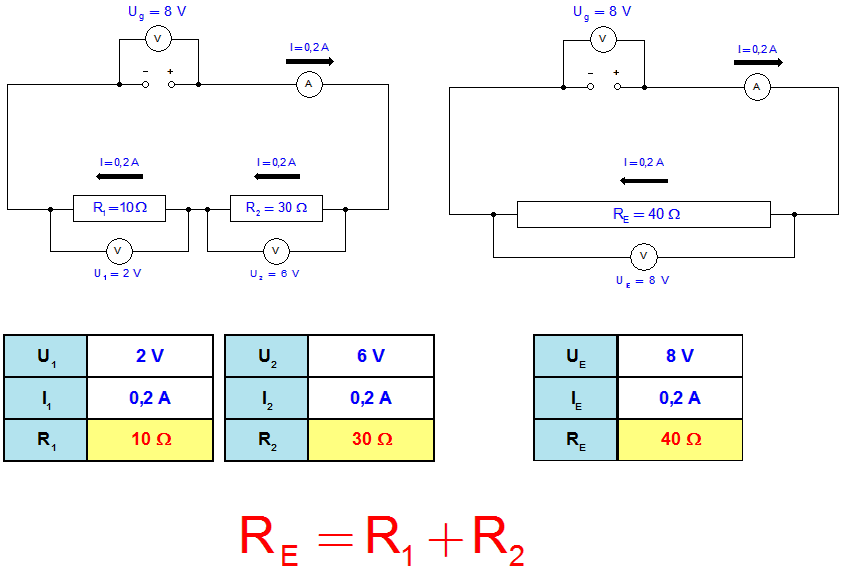

Hier wurden die zwei Kohleschichtwiderstände durch einen
Ersatzwiderstand
ersetzt, so dass bei gleicher Quellspannung die gleiche
Stromstärke fließt.
|
|
|
|
|
| |
Berechne den
Widerstandswert! |
| |
|
|
 |
|
|
|
Merksatz |
|
Bei der Reihenschaltung ist die Stromstärke an jeder Stelle
des Kreises gleich groß:
|
|
|
|
Bei der Reihenschaltung ist die Summe der Teilspannungen
genau so groß wie die
Gesamtspannung an der elektrischen Quelle:
|
|
|
|
Bei der Reihenschaltung ist der Gesamtwiderstand gleich der
Summe der Teil-
widerstände:
|
|
|
|
Bei der Reihenschaltung ist das Verhältnis der
Teilspannungen gleich dem Verhältnis
der zugehörigen Teilwiderstände:
|
|
|
|
|
