Acht
Drähte mit je 10 m Länge und 0,05 mm2 Querschnitt
verschiedenen Materials und wasser- gekühlt wurden an
eine Stromquelle angeschlossen. Die Spannung wurde von 0
V schrittweise auf 12 V erhöht und dabei die Spannung und
die Stromstärke gemessen.

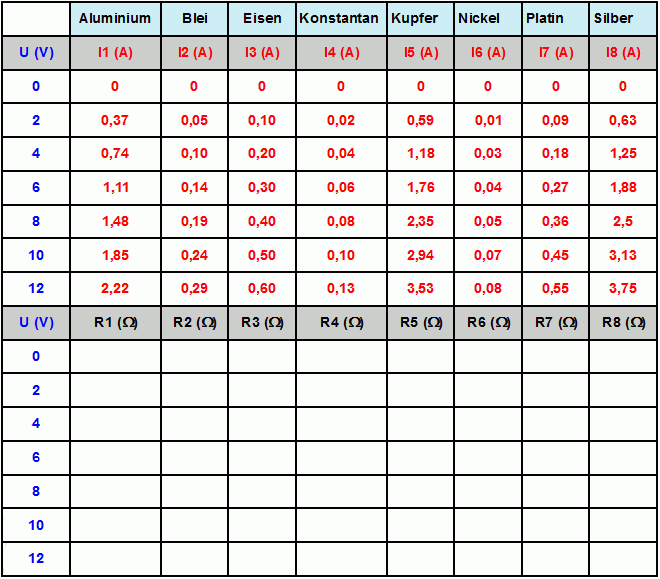

Ergänze die obige Tabelle!
2. Auswertung
Merksatz
Der Widerstandswert eines metallischen Leiters hängt auch von seinem
Material ab. Den kleinsten Widerstandswert besitzt Silber.

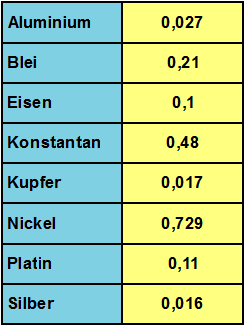

Der spezifische Widerstandswert
eines metallischen Leiters gibt den Widerstands-
wert eines Drahtes von
1 m
Länge mit dem Querschnitt von
1 mm2
an.
Spezifischer Widerstandswert von Kupfer:

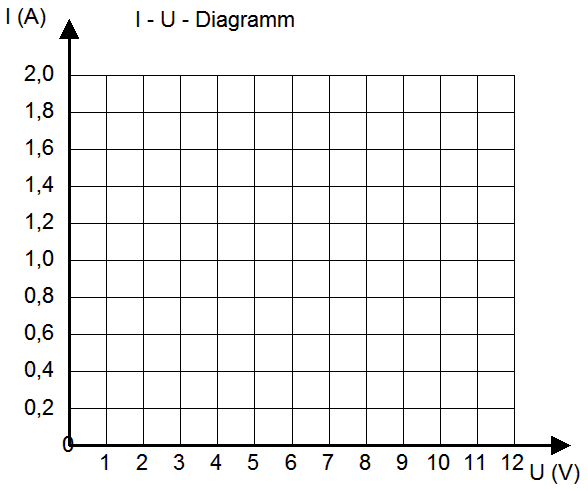

3. I-U-Diagramm
Übertrage die Messwerte für die
verschiedenen Materialien in das
I-U-Diagramm!
